Краткият отговор: Трите демонстрирани компонента са до 500 пъти по-компактни от сравними традиционни конструкции. Най-малкият делител на дължини на вълната е широк приблизително 5 микрометра, близо до размера на бактерия. Това е лабораторен резултат за отделни, произведими компоненти, а не готов пълен фотонен процесор или пряк заместител на електронните чипове.
Какъв е новият резултат?
Екип от Института „Макс Планк“ за наука за светлината и Харвард е проектирал три вида елементи за фотонни чипове: делител на дължини на вълната, сортировач на пространствени модове и компактни огледала. Според официалното съобщение на института конструкциите са до 500 пъти по-малки от традиционните варианти и са съобразени с реално производство в специализирана фабрика.
Българският сигнал за темата дойде от Kaldata. Проверихме числата и ограниченията спрямо първичното съобщение и независимо научнопопулярно описание.
Какво означава „обратно проектиране“?
При обичайния подход инженерът започва от позната форма и постепенно я подобрява. При обратното проектиране екипът първо задава желаното поведение на светлината и производствените ограничения. Алгоритъмът тества голям брой геометрии и се движи назад от търсения резултат към структура, която може да го постигне.
Получените форми изглеждат необичайно, защото не следват човешки шаблон. Важното е, че не са само симулация. Компонентите са били произведени в силициев нитрид и измерени, което позволява да се сравни реалното им поведение с изчисленото.
Колко малки са отделните елементи?
Делителят на дължини на вълната е приблизително 5 микрометра широк. Сортировачът на модове е малко по-голям. Огледалата са дълги около 11 микрометра и отразяват до 98,5 процента от постъпващата светлина. Поставени по двойки, те образуват кухина, в която светлината се отразява повече от сто пъти, преди да излезе.
Live Science сравнява най-малкия компонент с размерите на бактерия. Сравнението помага за мащаба, но не означава, че конструкцията е биологична или че целият чип е толкова малък.
Защо свиването има значение?
Фотонните системи пренасят и обработват информация със светлина. Те се използват в телекомуникации, центрове за данни, измервателни системи, лидар и квантови технологии. Ако една и съща функция заема по-малко място, върху чипа могат да се поберат повече елементи и по-сложни оптични връзки.
По-малкият размер сам по себе си не гарантира по-висока скорост или по-ниска консумация на цяла система. Имат значение загубите на светлина, свързването между компонентите, температурната стабилност и електрониката около фотонната част.
Какво още не е доказано?
- Трите компонента още не са обединени в пълна интегрирана схема.
- Не е показан готов масов продукт.
- Не е доказано, че всяка фотонна функция може да бъде свита 500 пъти.
- Не е направено пряко сравнение на цяла система с модерен електронен процесор.
Следващата важна стъпка е интегрирането на компонентите в по-голяма схема и проверката дали предимствата се запазват при производство в мащаб. Настоящият резултат е силен, защото съчетава необичайно малък размер, измерена работа и съобразяване с фабрични ограничения, но остава част от дълъг път до крайно устройство.
Източници
- Институт „Макс Планк“: първично съобщение за трите компонента
- Live Science: независимо описание на резултата и ограниченията
- Kaldata: българският новинарски сигнал

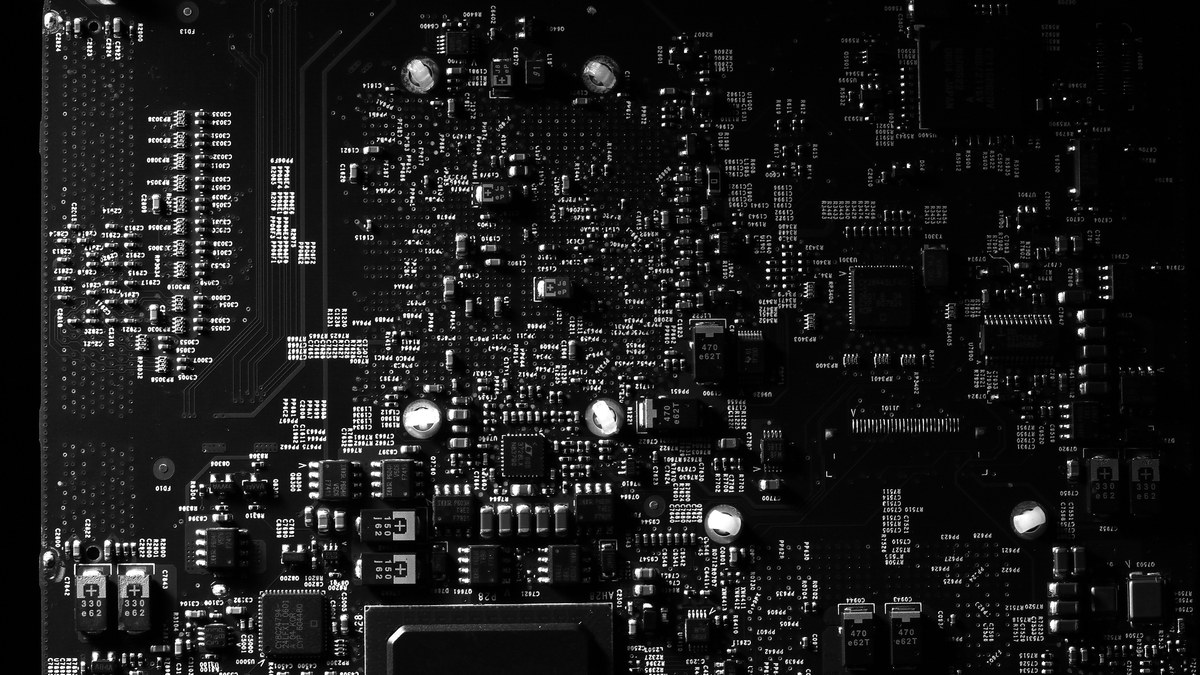

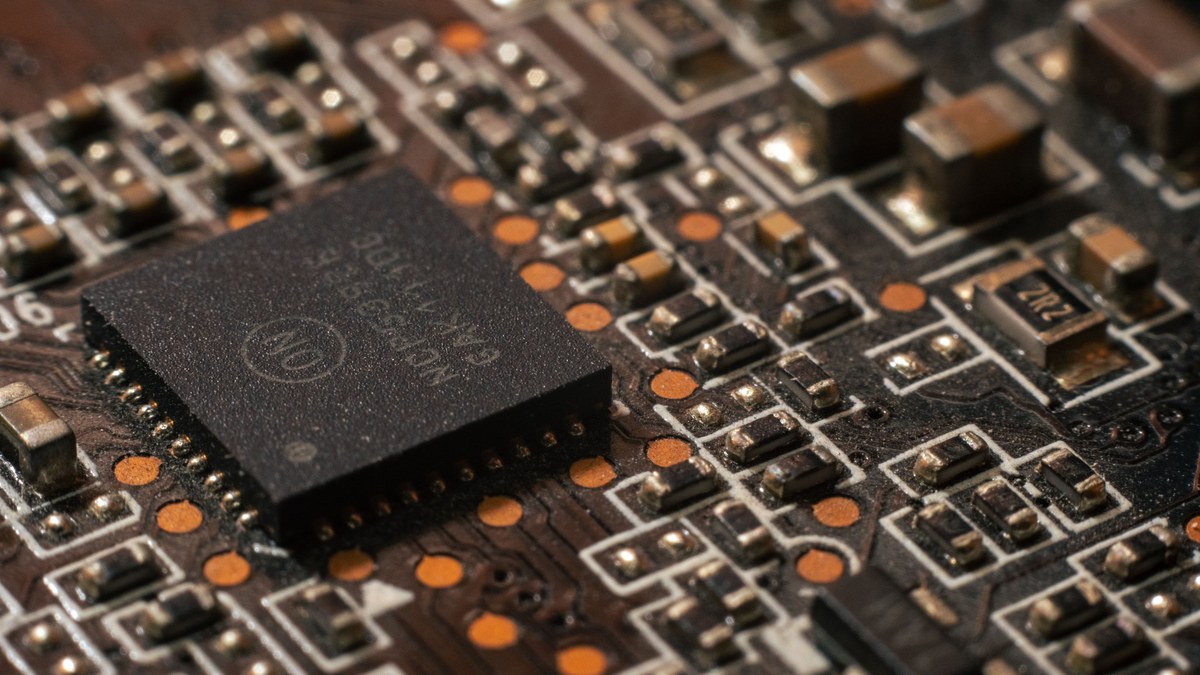

Водещата и вътрешната снимка са илюстративни изображения по лиценза на Pexels.
